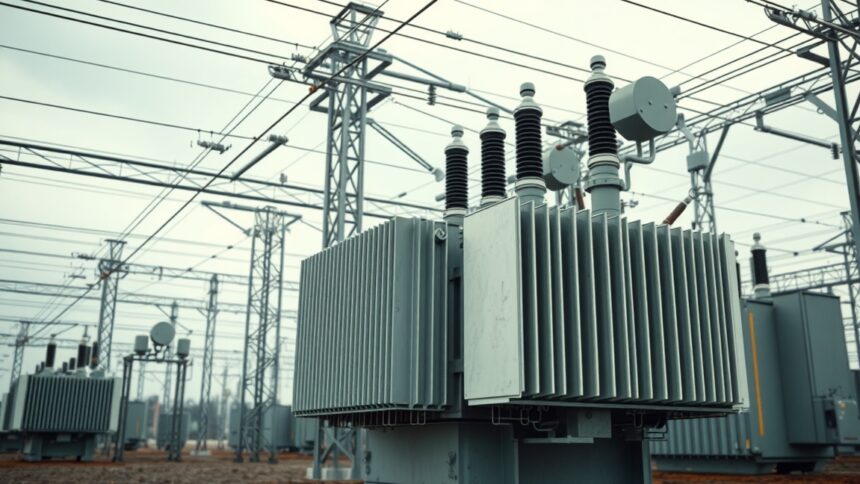

A modern világ elektromos infrastruktúrája egy összetett rendszer, amelynek működése mögött számtalan technológiai megoldás húzódik meg. Ezek közül talán a legfontosabb, mégis sokszor észrevétlen eszköz a transzformátor, amely nélkül az elektromos energia hatékony szállítása és elosztása elképzelhetetlen lenne. Ez a viszonylag egyszerű, de zseniális találmány teszi lehetővé, hogy a távoli erőművekben termelt áram biztonságosan eljusson otthonunkba.
A transzformátor lényegében egy olyan elektromos berendezés, amely képes a váltakozó áram feszültségét növelni vagy csökkenteni, miközben a teljesítmény nagyrész változatlan marad. Ez a képesség több szempontból is kritikus jelentőségű: lehetővé teszi a nagy távolságú energiaszállítást, minimalizálja a veszteségeket, és biztosítja a különböző fogyasztói igényekhez alkalmazkodó feszültségszinteket. A működési elv mögött az elektromágneses indukció jelensége áll, amely már több mint egy évszázada ismert a fizika világában.
Az elkövetkező sorokban részletesen megismerheted a transzformátorok működésének minden aspektusát, a legegyszerűbb alapelvektől kezdve a modern alkalmazásokig. Megtudhatod, hogyan épülnek fel ezek az eszközök, milyen típusaik léteznek, és hogyan illeszkednek be az elektromos hálózatok komplex rendszerébe. Emellett praktikus információkat is kapsz arról, hogyan befolyásolják mindennapi életünket, és milyen szerepet játszanak a fenntartható energiagazdálkodásban.
Mi is pontosan egy transzformátor?
Az elektromos transzformátor alapvetően egy statikus eszköz, amely elektromágneses indukció segítségével alakítja át a váltakozó áram paramétereit. A legfontosabb jellemzője, hogy képes a feszültséget növelni vagy csökkenteni, miközben a frekvencia változatlan marad, és az energiaveszteség minimális.
A működés alapja Michael Faraday elektromágneses indukciós törvényén nyugszik, amely szerint egy változó mágneses tér elektromos feszültséget indukál a vezetőkben. Ez a jelenség teszi lehetővé, hogy két, egymástól galvanikusan elválasztott áramkör között energia átvitel történjen.
"A transzformátor az elektromos hálózatok szíve – nélküle a modern civilizáció energiaellátása elképzelhetetlen lenne."
A transzformátorok alapvető előnye az egyszerűségükben rejlik. Nincsenek mozgó alkatrészeik, így rendkívül megbízhatóak és hosszú élettartamúak. Ez különösen fontos az elektromos hálózatokban, ahol a folyamatos üzemeltetés kritikus követelmény.
A transzformátor felépítése és alapvető részei
A vasmag szerepe és jelentősége
A transzformátor szívét a vasmag alkotja, amely általában speciális ötvözetből készült, vékony lemezekből épül fel. Ez a konstrukció minimalizálja a örvényáramok okozta veszteségeket, amelyek egyébként jelentős energiapocsékolást eredményeznének.
A vasmag anyaga kritikus fontosságú a hatékonyság szempontjából. Modern transzformátorokban általában szilíciummal ötvözött acélt használnak, amely kiváló mágneses tulajdonságokkal rendelkezik. A lemezek között vékony szigetelőréteg található, amely megakadályozza a nem kívánt áramok kialakulását.
Primer és szekunder tekercsek
A vasmagra két különálló tekercs kerül felhelyezésre: a primer és a szekunder tekercs. A primer tekercsre kapcsolják a bemeneti feszültséget, míg a szekunder tekercsről veszik le a kimeneti feszültséget.
A tekercsek menetszáma határozza meg az áttételi viszonyt. Ha a szekunder tekercsen több menet van, mint a primeren, akkor a kimeneti feszültség nagyobb lesz a bemeninél – ezt nevezzük felfeszítő transzformátornak. Fordított esetben lefeszítő transzformátorról beszélünk.
Hogyan működik a transzformátor lépésről lépésre?
Az elektromágneses indukció folyamata
Amikor váltakozó áramot kapcsolunk a primer tekercsre, az változó mágneses teret hoz létre a vasmagban. Ez a változó mágneses tér áthatol a szekunder tekercsen is, és ott elektromos feszültséget indukál.
A folyamat pontosan úgy zajlik, ahogy Faraday törvénye leírja: minél gyorsabban változik a mágneses tér, annál nagyobb feszültség indukálódik. Ez magyarázza, hogy miért működnek a transzformátorok csak váltakozó árammal – egyenáram esetén nincs változás, így nincs indukció sem.
Az áttételi viszony számítása
A transzformátor áttételi viszonyát a primer és szekunder tekercsek menetszámának aránya határozza meg:
Áttételi viszony = Szekunder menetszám / Primer menetszám
Ez a viszony egyben megadja a feszültségek arányát is. Ha például az áttételi viszony 1:10, akkor a kimeneti feszültség tízszerese lesz a bemenetinek.
"Az áttételi viszony nem csak a feszültséget, hanem fordított arányban az áramot is befolyásolja – így marad meg az energiaegyensúly."
Transzformátor típusok és alkalmazási területeik
Teljesítmény szerinti osztályozás
A transzformátorokat teljesítményük alapján több kategóriába sorolhatjuk:
🔸 Kis teljesítményű transzformátorok (néhány VA – néhány kVA): Elektronikai eszközökben, töltőkben használatosak
🔸 Közepes teljesítményű transzformátorok (néhány kVA – néhány MVA): Ipari alkalmazásokban, kisebb alállomásokon
🔸 Nagy teljesítményű transzformátorok (több MVA): Erőművekben, főelosztó hálózatokban
🔸 Óriás teljesítményű transzformátorok (több száz MVA): Nemzetközi energiaátviteli rendszerekben
🔸 Speciális transzformátorok: Hegesztéshez, méréshez, védelmhez
Konstrukció szerint
A konstrukciós megoldások alapján megkülönböztetünk száraz és olajhűtésű transzformátorokat. A száraz típusok kisebb teljesítményeknél használatosak, általában épületeken belül. Az olajhűtésű változatok nagy teljesítményeknél elengedhetetlenek, mivel a transzformátorolaj egyszerre biztosítja a hűtést és a szigetelést.
| Transzformátor típus | Teljesítmény tartomány | Jellemző alkalmazás | Hűtési mód |
|---|---|---|---|
| Elektronikai | 1 VA – 1 kVA | Háztartási eszközök | Levegő |
| Elosztói | 10 kVA – 2,5 MVA | Lakóterületek | Olaj/Levegő |
| Hálózati | 10 MVA – 100 MVA | Alállomások | Olaj |
| Erőművi | 100 MVA – 1000 MVA | Erőművek | Olaj + kényszerített |
A transzformátorok szerepe az elektromos hálózatokban
Energiaszállítás nagy távolságokra
Az elektromos energia szállításának legnagyobb kihívása a veszteségek minimalizálása. A távvezetékeken folyó áram ellenállása miatt energia alakul át hővé, ami veszteséget jelent. Ez a veszteség az áram négyzetével arányos, ezért kritikus fontosságú az áram csökkentése.
A transzformátorok itt játsszák kulcsfontosságú szerepüket: az erőműben termelt elektromos energiát nagy feszültségre transzformálják fel, ami jelentősen csökkenti az áramot. Nagy feszültségen szállítva az energiát, majd a felhasználási helyeken visszatranszformálva alacsonyabb szintekre, a veszteségek töredékére csökkenthetők.
Többszintű feszültségrendszer
A modern elektromos hálózatok hierarchikus felépítésűek, ahol különböző feszültségszintek látják el a különböző funkciókat. A legmagasabb szinten (400-750 kV) történik az országos energiaszállítás, majd fokozatosan csökkenő szinteken juttatják el az energiát a végfelhasználókhoz.
"Egy tipikus háztartási fogyasztó előtt az elektromos energia legalább 4-5 transzformátoron keresztül jut el az erőműtől a konnektor."
Hatékonyság és veszteségek
A transzformátorok hatékonysága
Modern transzformátorok rendkívül hatékony eszközök, amelyek hatásfoka gyakran meghaladja a 98%-ot. Ez azt jelenti, hogy a bemeneti energia mindössze 2%-a vész el hő formájában a transzformációs folyamat során.
A veszteségek két fő kategóriába sorolhatók: vasveszteségek és rézveszteségek. A vasveszteségek a vasmagban keletkező örvényáramokból és hiszterézisből származnak, míg a rézveszteségek a tekercsek ellenállása miatt jelentkeznek.
Veszteségcsökkentési technológiák
Az elmúlt évtizedekben jelentős fejlődés történt a veszteségek csökkentése terén:
- Amorf vasmagok használata a hagyományos szilíciumacél helyett
- Optimalizált tekercsgeometria a rézveszteségek minimalizálására
- Intelligens hűtőrendszerek a hatékonyság növelésére
- Speciális szigetelőanyagok a méret és súly csökkentésére
| Veszteség típus | Jellemző érték | Csökkentési módszer | Hatás a hatásfokra |
|---|---|---|---|
| Vasveszteség | 0,5-1,5% | Amorf mag | +0,3-0,5% |
| Rézveszteség | 0,8-2,0% | Optimált tekercs | +0,2-0,4% |
| Egyéb veszteség | 0,1-0,3% | Jobb szigetelés | +0,1-0,2% |
Különleges transzformátor típusok
Autotranszformátorok
Az autotranszformátorok egyetlen tekerccsel rendelkeznek, amelynek egy része egyszerre szolgál primer és szekunder tekercsként. Ez a megoldás kisebb méretű és könnyebb konstrukciót tesz lehetővé, de galvanikus kapcsolatot teremt a bemeneti és kimeneti oldal között.
Főként akkor alkalmazzák, amikor viszonylag kis feszültségváltozásra van szükség, például 400V-ról 230V-ra történő transzformáláshoz. Az autotranszformátorok különösen népszerűek motorindító alkalmazásokban.
Áramtranszformátorok és feszültségtranszformátorok
Ezek a speciális mérőtranszformátorok nem energiaátvitelre, hanem mérési célokra szolgálnak. Az áramtranszformátorok a nagy áramokat kis, mérhető értékekre csökkentik, míg a feszültségtranszformátorok a nagy feszültségeket teszik mérhetővé.
"A mérőtranszformátorok nélkül lehetetlen lenne biztonságosan mérni és védeni a nagy teljesítményű elektromos rendszereket."
Impulzustranszformátorok
Az elektronikában használt impulzustranszformátorok speciális kialakításúak, hogy nagy frekvenciájú jeleket is hatékonyan át tudjanak vinni. Ezek különösen fontosak kapcsolóüzemű tápegységekben és telekommunikációs berendezésekben.
Transzformátorok védelme és karbantartása
Védőrendszerek
A transzformátorok védelme kritikus fontosságú az elektromos hálózatok biztonságos működése szempontjából. A védőrendszerek többszintűek, és különböző hibatípusokra reagálnak:
A differenciálvédelem a primer és szekunder oldali áramok különbségét figyeli, és belső hibák esetén kapcsol. A túláramvédelem túlterhelés ellen véd, míg a földzárlat-védelem a földdel való érintkezés esetén lép működésbe.
Modern transzformátorokban intelligens monitoring rendszerek folyamatosan figyelik a működési paramétereket, mint a hőmérséklet, az olaj minősége, vagy a részleges kisülések jelenléte.
Karbantartási stratégiák
A transzformátorok karbantartása megelőző jellegű, mivel ezek az eszközök gyakran évtizedekig üzemelnek. A karbantartás fő elemei:
- Rendszeres olajelemzés a belső állapot monitorozására
- Hőszigetelés ellenőrzése és szükség esetén cseréje
- Mechanikus kapcsolatok ellenőrzése és meghúzása
- Védőrendszerek tesztelése és kalibrálása
"Egy jól karbantartott transzformátor akár 40-50 évig is megbízhatóan működhet, ami hosszú távon jelentős megtakarítást jelent."
A jövő transzformátorai
Intelligens transzformátorok
A smart grid technológiák fejlődésével a transzformátorok is intelligensebbé válnak. Az új generációs eszközök képesek valós idejű kommunikációra, távoli vezérlésre és öndiagnosztikára.
Ezek az intelligens transzformátorok integrált szenzorokkal rendelkeznek, amelyek folyamatosan monitorozzák a működési paramétereket, és automatikusan jelentik a rendszergazdáknak a rendellenességeket. Ez lehetővé teszi a prediktív karbantartást és a hibák korai felismerését.
Szupravezetős technológia
A szupravezetős transzformátorok forradalmi újítást jelentenek az energetika területén. Ezek az eszközök gyakorlatilag veszteségmentesen működnek, és jelentősen kisebb méretűek a hagyományos transzformátoroknál.
Bár még költségesek és speciális hűtést igényelnek, a technológia fejlődésével várhatóan szélesebb körben elterjednek, különösen nagy teljesítményű alkalmazásokban.
Megújuló energiák integrációja
A megújuló energiaforrások növekvő aránya új kihívásokat hoz a transzformátorok számára. A nap- és szélerőművek változó termelése miatt a transzformátoroknak flexibilisebben kell alkalmazkodniuk a terhelésváltozásokhoz.
"A jövő transzformátorai nem csak energiaátalakítók lesznek, hanem intelligens hálózati csomópontok, amelyek aktívan részt vesznek az energiagazdálkodásban."
Környezeti hatások és fenntarthatóság
Környezetbarát megoldások
A modern transzformátor-tervezés egyre nagyobb hangsúlyt fektet a környezeti fenntarthatóságra. Ez magában foglalja a hatékonyság további növelését, a környezetbarát anyagok használatát, és a teljes életciklus során jelentkező környezeti hatások minimalizálását.
Az új generációs transzformátorok természetes észtereken alapuló olajokat használnak a hagyományos ásványi olajok helyett. Ezek az anyagok biológiailag lebonthatóak és kevésbé károsak a környezetre.
Újrahasznosítás és fenntarthatóság
A transzformátorok újrahasznosíthatósága kiváló, mivel főként fémekből állnak. A vas, réz és alumínium komponensek szinte 100%-ban újrahasznosíthatóak, ami jelentősen csökkenti az környezeti lábnyomot.
A hosszú élettartam és az újrahasznosíthatóság együttesen azt eredményezi, hogy a transzformátorok az egyik legfenntarthatóbb elektromos berendezések közé tartoznak.
"A transzformátorok fenntarthatósága nem csak a működési hatékonyságban, hanem a teljes életciklus környezeti hatásaiban is megmutatkozik."
Milyen alapelven működnek a transzformátorok?
A transzformátorok az elektromágneses indukció elvén működnek. Amikor váltakozó áramot kapcsolunk a primer tekercsre, az változó mágneses teret hoz létre a vasmagban, amely feszültséget indukál a szekunder tekercsben.
Miért nem működnek transzformátorok egyenárammal?
Az egyenáram állandó mágneses teret hoz létre, amely nem változik az időben. Elektromágneses indukció csak változó mágneses tér esetén jön létre, ezért transzformátorok csak váltakozó árammal működnek.
Hogyan számítható ki a transzformátor áttételi viszonya?
Az áttételi viszony a szekunder és primer tekercsek menetszámának aránya. Ez egyben megadja a kimeneti és bemeneti feszültségek arányát is.
Mik a fő veszteségforrások a transzformátorokban?
A két fő veszteségforrás a vasveszteség (örvényáramok és hiszterézis a vasmagban) és a rézveszteség (a tekercsek ellenállása miatt keletkező hőveszteség).
Mennyi ideig működhet egy transzformátor?
Megfelelő karbantartás mellett egy transzformátor 40-50 évig, vagy akár ennél is hosszabb ideig megbízhatóan működhet. Az élettartamot főként a szigetelőanyagok öregedése határozza meg.
Miért használnak olajat a nagy teljesítményű transzformátorokban?
A transzformátorolaj kettős funkciót lát el: egyrészt hűti a tekercset és a vasmagot, másrészt szigetelőanyagként működik a nagy feszültségű részek között.
