A torziós tengelyek, bár első hallásra talán bonyolultnak tűnhetnek, a gépészet számos területén nélkülözhetetlen alkotóelemként jelennek meg. Ezek a tengelyek különleges kialakításuknak köszönhetően képesek elnyelni, tárolni, illetve továbbítani a forgatónyomatékot – mindezt torziós, azaz csavaró igénybevétel alatt. A következőkben bemutatjuk, hogyan működnek a torziós tengelyek, milyen fizikai elvek alapján tervezzük őket, milyen anyagokat választunk hozzájuk, hol alkalmazzuk őket, és végül egy konkrét példán keresztül is szemléltetjük szerepüket.
Mi az a torziós tengely és miért fontos a gépészetben?
A torziós tengely egy olyan szerkezeti elem, amelyet kifejezetten arra terveztek, hogy csavaró igénybevételt (torziót) viseljen el. A hajtóművek, járművek, gépek és szerkezetek energiaátvitelében betöltött szerepe kulcsfontosságú, mivel lehetővé teszi a forgatónyomaték átvitelét két különböző pont között. Ez a megoldás különösen fontos ott, ahol az energiaátvitel nem csak egyszerűen lineáris, hanem forgó mozgást is magában foglal.
A mindennapi életben a torziós tengelyeket sokféleképpen hasznosítjuk, gondoljunk csak az autók hajtótengelyeire, ipari gépekre, liftek mechanizmusára vagy éppen egy egyszerű csavarhúzó működésére. Ezekben az esetekben a tengelynek megfelelően kell elnyelnie és továbbítania a csavaró erőket anélkül, hogy károsodna vagy túlzottan deformálódna.
A gépészetben a torziós tengelyek alkalmazása lehetővé teszi a terhek hatékonyabb elosztását, a vibrációk csökkentését és a szerkezet élettartamának növelését. Ezen kívül hozzájárulnak a biztonságosabb működéshez is, mivel megakadályozzák a hirtelen töréseket vagy meghibásodásokat.
Összességében a torziós tengely egy kicsi, de rendkívül fontos elem a gépészet világában, amelynek helyes megtervezése és kiválasztása alapvető fontosságú a különböző szerkezetek megbízható működése szempontjából.
A torziós tengely működésének fizikai alapjai
A torziós tengely működése a mechanika törvényein alapul, azon belül is a csavaró igénybevétel és a rugalmas deformáció jelenségein. A tengely egyik végére ható forgatónyomaték csavaró feszültséget hoz létre a tengely keresztmetszetében, amely a tengely hosszával arányosan deformálja azt.
Fizikai alapelvek és fontos fogalmak:
- Torziós szög (γ): A tengely két végének elfordulása közötti szög.
- Fajlagos csavaró feszültség (τ): A keresztmetszetben keletkező feszültség, amely a távolsággal nő a tengely középpontjától.
- Poláris másodrendű nyomaték (J): A keresztmetszetre jellemző geometriai tényező, amely befolyásolja a torziós szilárdságot.
- Shear modulus (G): Az anyag rugalmas tulajdonságait leíró konstans, amely megmutatja, mennyire ellenálló az anyag a nyíró igénybevétellel szemben.
| Fizikai mennyiség | Jelölés | Mértékegység | Jelentőség |
|---|---|---|---|
| Torziós szög | γ | radian | Elfordulás nagysága |
| Forgatónyomaték | M | Nm | Csavaró erő nagysága |
| Poláris nyomaték | J | mm⁴ vagy cm⁴ | Keresztmetszet jellemzője |
| Nyírási modulusz | G | MPa vagy GPa | Anyag rugalmas viselkedése |
Ezek a paraméterek határozzák meg, hogy egy adott torziós tengely milyen mértékben tud deformálódni és mennyire képes a kívánt forgatónyomaték átvitelére. A fizikai összefüggések alkalmazásával a mérnökök pontosan megtervezhetik a tengely keresztmetszetét, hosszát és anyagát, hogy az biztonságosan és hatékonyan működjön a kívánt alkalmazásban.
A torziós tengelyen ébredő maximális feszültséget az alábbi összefüggéssel számíthatjuk ki:
τₘₐₓ = (M * r) / J,
ahol M a forgatónyomaték, r a tengely sugara, J pedig a poláris másodrendű nyomaték. Ez a képlet világosan rámutat, hogy a tengely geometriája és anyagminősége egyaránt kritikus tényező.
Anyagválasztás és tervezési szempontok torziós tengelyhez
A torziós tengely megtervezésekor az egyik legfontosabb döntés az anyag kiválasztása, hiszen az anyag tulajdonságai jelentősen meghatározzák a tengely szilárdságát, rugalmasságát és élettartamát. A megfelelő anyag kiválasztásához figyelembe kell venni a várható terhelést, az üzemi körülményeket és a költségeket is.
Főbb szempontok és választási lehetőségek:
- Szilárdság: Olyan anyagot kell választani, amely a legnagyobb igénybevétel mellett sem törik el.
- Rugalmasság: A túl merev tengelyek könnyen eltörhetnek, míg a túl rugalmasak jelentős elfordulást szenvedhetnek el.
- Fáradási ellenállás: Különösen fontos a folyamatosan változó terhelés esetén, például autók hajtótengelyeinél.
- Korrózióállóság: Külső körülményektől, például nedvességtől vagy vegyi anyagoktól védelmet kell biztosítani.
Gyakran használt anyagok torziós tengelyhez:
- Ötvözött acélok: Magas szilárdság és jó fáradási ellenállás.
- Rozsdamentes acél: Kiváló korrózióállóság, de drágább lehet.
- Alumínium ötvözetek: Könnyű, de kevésbé szilárd.
- Kompozit anyagok: Különleges igényekhez, például csúcstechnológiás alkalmazásokban.
A tervezés során a keresztmetszet meghatározása is kulcsfontosságú. A kör keresztmetszet a leggyakoribb, mivel egyenletesen vezeti le a csavaró igénybevételt. Fontos, hogy a tervező megfelelő biztonsági tényezőt alkalmazzon, hogy a tengely váratlan túlterhelés esetén se sérüljön meg.
A végső döntést gyakran a költségek, a gyártási lehetőségek és az adott alkalmazás specifikus követelményei alapján hozzák meg. Ezért minden esetben mérlegelni kell a kompromisszumokat.
Torziós tengely alkalmazási területei a gyakorlatban
A torziós tengelyek számos ipari és hétköznapi alkalmazásban megtalálhatóak. Ezek közös jellemzője, hogy forgatónyomaték átvitelére, illetve rugalmas csavaró deformációra van szükség az energia hatékony átviteléhez vagy elnyeléséhez.
Leggyakoribb alkalmazási területek:
- Autóipar: Hajtótengelyek, stabilizátor rudak, kormányrendszerek.
- Ipari gépek: Présgépek, szivattyúk, csévéző berendezések.
- Építőipar: Emelő mechanizmusok, daruk, csavarorsók.
- Mezőgazdasági gépek: Vetőgépek, aratógépek, kombájnok.
A torziós tengelyek kiemelt szerepet kapnak ott, ahol dinamikus terhelések és vibrációk csillapítása is fontos. Ilyen például a vasúti járművek futóműveiben alkalmazott torziós rugók, amelyek hozzájárulnak a menetkomforthoz és a biztonsághoz.
A modern technológia fejlődésével egyre több helyen találkozunk speciális torziós tengelyekkel, például a robotikában vagy a repülőgépiparban, ahol a súlycsökkentés és a nagy szilárdság egyszerre követelmény.
Az alkalmazási területek széles köre jól mutatja, hogy a torziós tengelyek sokoldalú, jól alkalmazkodó szerkezeti elemek, amelyek a gépészet fejlődésének egyik alappillérét jelentik.

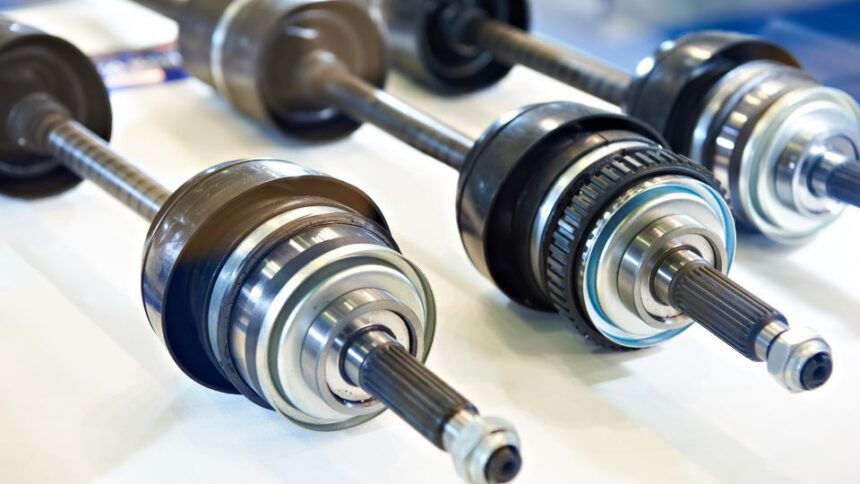

Egy konkrét gyakorlati példa: torziós tengely az autóiparban
Az autóiparban a torziós tengelyek egyik legismertebb alkalmazása a stabilizátor rúd, amely az autó futóművének részeként működik. A stabilizátor rúd fő feladata, hogy kanyarodáskor csökkentse a karosszéria dőlését, ezáltal növelve a jármű stabilitását és biztonságát.
A következő táblázatban bemutatunk néhány autóipari torziós tengelytípust és azok funkcióját:
| Alkatrész neve | Funkciója | Anyaga |
|---|---|---|
| Stabilizátor rúd | Kanyarstabilitás növelése | Rugóacél, kompozit |
| Kormánytengely | Kormányzás nyomaték átvitele | Acél, alumínium |
| Féltengely | Hajtónyomaték átadása | Ötvözött acél |
| Kardántengely | Forgatónyomaték továbbítása | Acél, alumínium |
Az autógyártásban kiemelten fontos a torziós tengelyek pontos megtervezése, mivel ezeknek az alkatrészeknek nemcsak a szilárdsága, hanem rugalmassága és tartóssága is befolyásolja a jármű teljesítményét és biztonságát. A gyártók gyakran alkalmaznak különleges hőkezelési és felületkezelési eljárásokat is, hogy növeljék az élettartamot.
A stabilizátor rúd tipikusan kör keresztmetszetű, üreges vagy tömör kivitelben készül, a szükséges szilárdsági és rugalmassági paraméterek alapján. A fejlesztések során a súlycsökkentésre és a korrózióvédelemre is nagy hangsúlyt fektetnek.
Az autóipari példák jól mutatják, mennyire elterjedt és mennyire fontos a torziós tengelyek alkalmazása a modern járművekben, hiszen ezek jelentik a biztonság, a komfort és a teljesítmény egyik alapját.
Gyakori kérdések és válaszok a torziós tengelyekről
❓ Miből készülnek a torziós tengelyek?
A leggyakrabban ötvözött acélból, rozsdamentes acélból vagy különleges alkalmazások esetén kompozit anyagokból gyártják őket. Az anyagválasztás nagyban függ az adott alkalmazás igényeitől.
❓ Milyen hibák fordulhatnak elő torziós tengelyeknél?
Gyakori problémák lehetnek a túlzott elfordulás, fáradásos repedések, korrózió vagy törés, főleg ha a tervezés, anyagválasztás vagy karbantartás nem megfelelő.
❓ Hogyan növelhető a torziós tengely élettartama?
Helyes anyagválasztással, megfelelő hő- és felületkezeléssel, rendszeres karbantartással, valamint a terhelések gondos figyelembevételével jelentősen meghosszabbítható a tengely élettartama.
❓ Lehet-e javítani egy sérült torziós tengelyt?
Bizonyos, kisebb sérülések esetén lehetséges, de általában a biztonság érdekében teljes cserét javasolnak a szakemberek, főként a fáradási hibák vagy repedések esetén.
A torziós tengelyek a gépészet létfontosságú alkotóelemei, melyek nélkül sok ipari és hétköznapi szerkezet nem működhetne megbízhatóan. Megfelelő elméleti tudás, körültekintő tervezés és gondos anyagválasztás mellett a torziós tengelyek hosszú távon, biztonságosan és hatékonyan szolgálhatják a különféle gépeket és berendezéseket. Bízunk benne, hogy cikkünk átfogó képet adott a torziós tengelyek működéséről, gyakorlati jelentőségéről és a hozzájuk kapcsolódó legfontosabb kérdésekről.
