A modern világ elektromos energiára épül, mégis sokan közülünk homályban tapogatózunk, amikor arról van szó, hogy pontosan hogyan is keletkezik ez az energia. A generátorok mindenhol körülvesznek minket – a vízerőművektől kezdve a szélkerekeiken át egészen a kisebb aggregátorokig -, de működésük mechanizmusa gyakran rejtély marad.
Az elektromos generátor lényegében egy olyan eszköz, amely mechanikai energiát alakít át elektromos energiává. Ez a folyamat az elektromágneses indukció elvén alapul, amelyet Michael Faraday fedezett fel a 19. században. A jelenség alapja, hogy amikor egy vezetőt mozgatunk mágneses térben, vagy változtatjuk a mágneses tér erősségét, elektromos áram keletkezik a vezetőben. Különböző típusú generátorok léteznek – váltakozó áramú (AC) és egyenáramú (DC) változatok -, valamint méretük és alkalmazási területük szerint is sokféle kivitelben találkozhatunk velük.
Az alábbi részletes áttekintésben megismerkedhetsz a generátorok működésének alapelveivel, a különböző típusok jellemzőivel, valamint gyakorlati alkalmazási területeikkel. Megtudhatod, hogy milyen alkatrészek alkotják ezeket a berendezéseket, hogyan történik az energiaátalakítás folyamata, és milyen tényezők befolyásolják a hatékonyságukat. Emellett betekintést nyerhetsz a karbantartási követelményeikbe és a jövőbeli fejlesztési irányokba is.
Az elektromágneses indukció alapjai
Az elektromágneses indukció minden generátor működésének szíve. Michael Faraday 1831-es felfedezése forradalmasította az elektromosság megértését és gyakorlati alkalmazását. Az alapelv meglepően egyszerű: amikor egy elektromos vezetőt mozgatunk mágneses térben, elektromos feszültség keletkezik a vezetőben.
Ez a jelenség akkor következik be, amikor megváltozik a mágneses fluxus – vagyis a mágneses térerővonalak száma, amelyek áthaladnak egy adott felületen. A változás történhet úgy, hogy a vezetőt mozgatjuk a mágneses térben, vagy úgy, hogy magát a mágneses teret változtatjuk meg. Mindkét esetben elektromos áram indukálódik a vezetőben.
A Faraday-törvény matematikailag is leírja ezt a kapcsolatot: az indukált feszültség nagysága egyenesen arányos a mágneses fluxus változásának sebességével. Minél gyorsabban változik a mágneses tér, annál nagyobb feszültség keletkezik. Ez magyarázza meg, hogy miért fontos a generátorokban a forgási sebesség szabályozása.

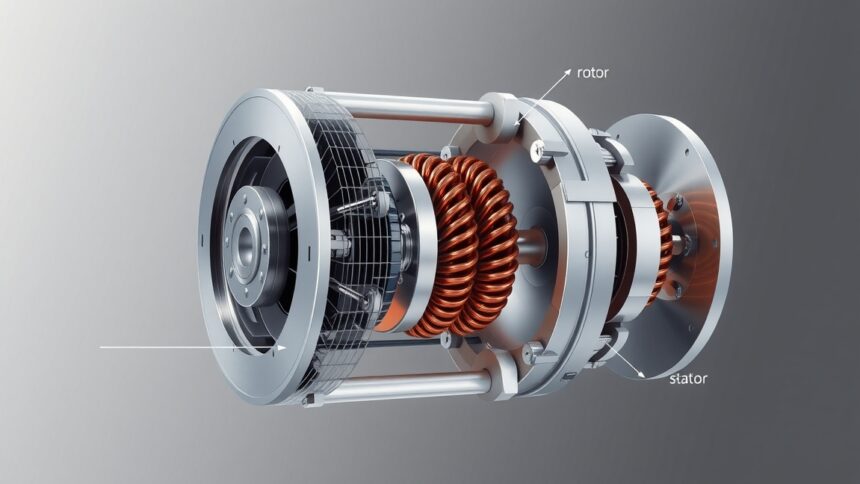

A generátor alapvető felépítése
Minden generátor néhány kulcsfontosságú alkatrészből áll, amelyek együttműködése teszi lehetővé az energiaátalakítást. Ezek az elemek mind fontos szerepet játszanak a hatékony működésben.
Állórész (sztátor)
Az állórész a generátor mozdulatlan része, amely tartalmazza a mágneses teret létrehozó elemeket. Ez lehet állandó mágnes vagy elektromágnes, attól függően, hogy milyen típusú generátorról beszélünk. A sztátor feladata, hogy stabil mágneses teret biztosítson, amelyben a forgórész mozoghat.
A modern generátorokban gyakran használnak elektromágneseket, mert ezek lehetővé teszik a mágneses tér erősségének szabályozását. Ez különösen fontos nagyobb teljesítményű berendezéseknél, ahol precíz kontrollra van szükség a kimeneti feszültség felett.
Forgórész (rotor)
A rotor a generátor forgó része, amely tartalmazza azokat a vezetőket, amelyekben az elektromos áram indukálódik. A rotor alakja és kialakítása nagyban függ a generátor típusától és alkalmazási területétől. Lehet egyszerű tekercs vagy bonyolult, többpólusú szerkezet.
A rotor forgási sebessége közvetlenül befolyásolja a generált elektromos áram frekvenciáját. A háztartási elektromos hálózatban használt 50 Hz-es frekvencia eléréséhez például pontosan meghatározott fordulatszámra van szükség, amely a pólusok számától is függ.
Generátortípusok és működési elvük
A generátorok sokféle formában és méretben léteznek, mindegyik specifikus alkalmazási területre optimalizálva. A két fő kategória a váltakozó áramú és az egyenáramú generátorok.
AC (váltakozó áramú) generátorok
A váltakozó áramú generátorok a leggyakoribb típusok, amelyeket széles körben használnak az elektromos hálózatokban. Ezek a berendezések szinuszos alakú váltakozó áramot termelnek, amely könnyen transzformálható különböző feszültségszintekre.
Az AC generátorok működése során a rotor forgása közben a tekercsekben folyamatosan változik a mágneses fluxus. Ez azt eredményezi, hogy az indukált áram iránya rendszeresen megváltozik – innen származik a "váltakozó" elnevezés. A változás gyakorisága határozza meg a frekvenciát, amely Európában általában 50 Hz.
DC (egyenáramú) generátorok
Az egyenáramú generátorok olyan elektromos áramot termelnek, amely mindig ugyanabba az irányba folyik. Ehhez speciális kommutátort használnak, amely mechanikusan "egyenirányítja" a természetesen váltakozó áramot.
A DC generátorok különösen hasznosak olyan alkalmazásoknál, ahol stabil, egyirányú áramra van szükség. Ilyen például az akkumulátorok töltése vagy bizonyos ipari folyamatok. Azonban hatékonyságuk általában alacsonyabb az AC generátorokénál a mechanikus kommutátor miatt.
Az energiaátalakítás folyamata lépésről lépésre
Az energiaátalakítás egy generátorban több, egymásra épülő lépésben történik. Minden lépés fontos szerepet játszik a végső elektromos energia előállításában.
1. Mechanikai energia bevitele
A folyamat első lépése a mechanikai energia biztosítása. Ez származhat különböző forrásokból:
🔄 Víz áramlása – vízerőműveknél
⚡ Szél ereje – szélgenerátoroknál
🔥 Gőz nyomása – hőerőműveknél
⛽ Belső égésű motor – dízel aggregátoroknál
💪 Emberi erő – kézi generátoroknál
2. Forgómozgás létrehozása
A mechanikai energiát forgómozgássá kell alakítani, amely közvetlenül hajtja a generátor rotorját. Ez történhet közvetlenül (például szélgenerátoroknál) vagy áttételek segítségével (például vízerőműveknél, ahol a turbina lassabb forgását fel kell gyorsítani).
A forgási sebesség kritikus paraméter, mert ez határozza meg a generált elektromos áram frekvenciáját. A legtöbb hálózati generátornál pontosan szabályozott fordulatszámra van szükség a stabil frekvencia biztosításához.
3. Mágneses tér változtatása
Ahogy a rotor forog az állórész mágneses terében, folyamatosan változik a tekercseken áthaladó mágneses fluxus. Ez a változás az elektromágneses indukció alapja – minden egyes fordulat során a mágneses térerővonalak "vágják" a vezetőket.
A mágneses tér erőssége és a forgási sebesség együttesen határozza meg az indukált feszültség nagyságát. Erősebb mágneses tér vagy gyorsabb forgás nagyobb feszültséget eredményez.
Hatékonyságot befolyásoló tényezők
A generátorok hatékonysága számos tényezőtől függ, amelyek megértése segít optimalizálni a teljesítményt és csökkenteni a veszteségeket.
| Tényező | Hatás a hatékonyságra | Optimalizálási lehetőség |
|---|---|---|
| Mágneses tér erőssége | Erősebb tér → nagyobb kimenet | Jobb minőségű mágnesek használata |
| Forgási sebesség | Optimális sebesség tartomány létezik | Sebesség szabályozó rendszerek |
| Tekercs ellenállása | Nagyobb ellenállás → több veszteség | Jobb vezető anyagok, optimális tekercs |
| Mechanikai súrlódás | Csökkenti a hasznos teljesítményt | Minőségi csapágyak, kenés |
| Hőmérséklet | Magas hőmérséklet rontja a hatékonyságot | Hatékony hűtőrendszer |
Veszteségek típusai
A generátorokban különböző típusú veszteségek lépnek fel, amelyek csökkentik az összhatékonyságot. A rézveszteségek a tekercsek elektromos ellenállásából származnak – minél nagyobb áram folyik, annál több energia alakul át hővé. A vasveszteségek a mágneses maganyagban keletkeznek, amikor a váltakozó mágneses tér örvényáramokat indukál.
A mechanikai veszteségek a forgó alkatrészek súrlódásából és a szellőzéshez szükséges energiából adódnak. Ezek különösen nagy fordulatszámoknál válnak jelentőssé. A szórási veszteségek pedig abból származnak, hogy nem minden mágneses térerővonal halad át hasznosan a tekercseken.
"A generátor hatékonyságának növelése nemcsak költségmegtakarítást jelent, hanem környezetvédelmi szempontból is kulcsfontosságú a fenntartható energiatermelés érdekében."
Különleges generátortípusok és alkalmazásaik
A hagyományos forgó generátorokon túl számos speciális típus létezik, amelyek különleges alkalmazási területekre lettek kifejlesztve.
Lineáris generátorok
A lineáris generátorok nem forgó, hanem egyenes vonalú mozgást használnak elektromos energia előállítására. Ezek különösen hasznosak olyan helyzetekben, ahol természetes módon lineáris mozgás áll rendelkezésre, például hullámenergia hasznosításánál vagy bizonyos ipari folyamatoknál.
A működési elv hasonló a forgó generátorokéhoz, de itt a mágneses teret és a vezetőket úgy rendezik el, hogy a lineáris mozgás maximális hatékonysággal alakuljon át elektromos energiává. Ezek a generátorok gyakran egyszerűbb mechanikus felépítésűek, kevesebb mozgó alkatrésszel.
Homopoláris generátorok
A homopoláris generátorok speciális egyenáramú generátorok, amelyek nagyon nagy áramokat képesek előállítani alacsony feszültségen. Ezeket főként olyan ipari alkalmazásoknál használják, ahol rövid ideig tartó, de rendkívül nagy teljesítményű elektromos impulzusokra van szükség.
Működésük során egy vezető korong forog mágneses térben, és a keletkező áramot csúszóérintkezőkkel vezetik el. Bár hatékonyságuk nem túl magas, egyedülálló tulajdonságaik miatt nélkülözhetetlenek bizonyos kutatási és ipari alkalmazásoknál.
Generátorok a megújuló energiában
A megújuló energiaforrások térnyerésével a generátorok szerepe még fontosabbá vált. Minden megújuló energiatechnológia más-más követelményeket támaszt a generátorokkal szemben.
Szélgenerátorok
A szélgenerátorok különleges kihívásokat jelentenek, mert a szél sebessége és iránya folyamatosan változik. Ezért olyan generátorokra van szükség, amelyek széles fordulatszám-tartományban képesek hatékonyan működni. A modern szélgenerátorok gyakran használnak változó mágneses gerjesztésű rendszereket, amelyek automatikusan alkalmazkodnak a változó körülményekhez.
A szélgenerátorok gyakran aszinkron generátorokat használnak, amelyek képesek stabilizálni a kimenetet a változó bemeneti sebesség ellenére. Ezek a generátorok összetettebb elektronikus szabályozást igényelnek, de rugalmasabb működést tesznek lehetővé.
Vízi generátorok
A vízi generátorok – legyen szó vízerőművekről vagy hullámerőművekről – általában állandóbb körülmények között működnek, mint a szélgenerátorok. Azonban itt más kihívások merülnek fel, például a korrozióállóság és a víz alatti működés követelményei.
A vízerőműveknél használt generátorok gyakran óriási méretűek és rendkívül tartósak. Ezeket évtizedekig tartó folyamatos működésre tervezik, minimális karbantartási igénnyel. A hatékonyságuk elérheti a 95-98%-ot is, ami kiemelkedően magas érték.
Karbantartás és élettartam
A generátorok megfelelő karbantartása kulcsfontosságú a hosszú élettartam és a hatékony működés biztosításához. A karbantartási igények nagyban függenek a generátor típusától és alkalmazási körülményeitől.
Rendszeres ellenőrzések
A generátorok karbantartása során rendszeres ellenőrzésekre van szükség. A csapágyak állapota kritikus fontosságú, mert ezek meghibásodása súlyos károkat okozhat. A kenőanyagok rendszeres cseréje és a kenési pontok ellenőrzése alapvető karbantartási feladat.
A tekercsek szigetelése idővel romlik, különösen magas hőmérsékletű környezetben. A szigetelési ellenállás rendszeres mérése segít megelőzni a váratlan meghibásodásokat. A kommutátor és szénkefe állapota egyenáramú generátoroknál különösen fontos, mivel ezek kopó alkatrészek.
| Karbantartási feladat | Gyakorisága | Fontossága |
|---|---|---|
| Csapágy ellenőrzés | 3-6 havonta | Kritikus |
| Kenőanyag csere | Évente | Magas |
| Szigetelés mérés | 6-12 havonta | Magas |
| Szénkefe csere | Szükség szerint | Közepes |
| Hűtőrendszer tisztítás | 6 havonta | Közepes |
Élettartamot befolyásoló tényezők
A generátorok élettartama sok tényezőtől függ. A működési körülmények – hőmérséklet, páratartalom, rezgések – jelentősen befolyásolják az alkatrészek kopását. A terhelés nagysága és változékonysága szintén fontos tényező: az állandó, névleges terhelésen működő generátorok általában tovább élnek, mint azok, amelyeket gyakran túlterhelnek vagy alulterhelnek.
A minőségi alkatrészek használata kezdettől fogva megtérül a hosszabb élettartam formájában. Különösen fontos ez a csapágyak, szigetelőanyagok és mágneses anyagok esetében. A megfelelő telepítés és szakszerű üzembe helyezés szintén alapvető követelmény.
"A generátor karbantartása nem költség, hanem befektetés a megbízható energiaellátásba és a hosszú távú gazdaságosságba."
Intelligens generátorok és digitalizáció
A modern generátorok egyre inkább intelligens eszközökké válnak, amelyek képesek öndiagnosztikára és adaptív működésre. Ez a fejlődés új lehetőségeket nyit meg a hatékonyság növelésében és a karbantartás optimalizálásában.
Szenzorok és monitoring
A mai generátorok számos szenzorral vannak felszerelve, amelyek folyamatosan monitorozzák a működési paramétereket. Hőmérséklet-szenzorok figyelik a tekercsek és csapágyak hőmérsékletét, rezgésérzékelők jelzik a mechanikai problémákat, áram- és feszültségmérők követik az elektromos teljesítményt.
Ezek az adatok valós időben elemezhetők, és a rendszer automatikusan figyelmeztet a problémákra, mielőtt azok súlyos meghibásodáshoz vezetnének. A prediktív karbantartás így válik lehetővé, amely jelentősen csökkenti az üzemszünetek kockázatát.
Automatikus szabályozás
Az intelligens generátorok képesek automatikusan alkalmazkodni a változó körülményekhez. A terhelés változásakor automatikusan módosítják a gerjesztést a stabil feszültség fenntartása érdekében. Frekvencia-szabályozás segítségével hozzájárulnak a hálózat stabilitásához.
A távoli irányítás lehetővé teszi a generátorok központi vezérlését és koordinációját. Ez különösen fontos a megújuló energiaforrások esetében, ahol a termelés ingadozását kompenzálni kell más generátorok működésének módosításával.
"Az intelligens generátorok nemcsak elektromos energiát termelnek, hanem aktívan részt vesznek az energiahálózat optimalizálásában és stabilizálásában."
Jövőbeli fejlesztési irányok
A generátortechnológia folyamatosan fejlődik, új anyagok és tervezési elvek bevezetésével. Ezek a fejlesztések még hatékonyabb és megbízhatóbb generátorokat eredményezhetnek a jövőben.
Szupervezető technológia
A szupervezető anyagok használata forradalmasíthatja a generátortechnológiát. Ezek az anyagok ellenállás nélkül vezetik az elektromos áramot, így gyakorlatilag megszüntethetők a rézveszteségek. Bár jelenleg még drágák és speciális hűtést igényelnek, a technológia fejlődésével egyre praktikusabbá válhatnak.
A szupervezető generátorok nemcsak hatékonyabbak, hanem kompaktabbak is lehetnek, mivel ugyanakkora teljesítményt kisebb méretben képesek előállítani. Ez különösen előnyös lehet offshore szélparkokban vagy űreszközökben.
Új mágneses anyagok
A ritkaföldfém mágnesek fejlesztése lehetővé teszi erősebb és tartósabb mágneses terek létrehozását. Ezek az anyagok kisebb méretben képesek nagyobb mágneses teret előállítani, ami kompaktabb és hatékonyabb generátorokat eredményez.
A nanostrukturált mágneses anyagok kutatása új lehetőségeket nyit meg. Ezek az anyagok speciálisan tervezett tulajdonságokkal rendelkezhetnek, amelyek optimalizálják a generátor működését specifikus alkalmazásokra.
"A jövő generátorai nemcsak energiát termelnek, hanem intelligens hálózati csomópontokként működnek, aktívan hozzájárulva az energiarendszer optimalizálásához."
Biztonsági szempontok és szabályozások
A generátorok működtetése során számos biztonsági szempontot kell figyelembe venni. Ezek az eszközök jelentős elektromos és mechanikus energiával dolgoznak, így megfelelő óvintézkedések nélkül veszélyesek lehetnek.
Elektromos biztonság
Az elektromos szigetelés megfelelő kialakítása és karbantartása életbevágóan fontos. A generátorok magas feszültségű elektromos áramot termelnek, amely halálos lehet emberre nézve. A földelés helyes kialakítása és a védőberendezések megfelelő működése alapvető biztonsági követelmény.
A túláram-védelem megóvja a generátort és a csatlakoztatott berendezéseket a túlterheléstől. A rövidzár-védelem gyors lekapcsolást biztosít veszélyes helyzetek esetén. Ezek a védőrendszerek automatikusan működnek, de rendszeres tesztelésük szükséges.
Mechanikus biztonság
A forgó alkatrészek jelentős kinetikus energiát tárolnak, amely súlyos sérüléseket okozhat. A védőburkolatok és biztonsági kapcsolók megakadályozzák a véletlen hozzáférést a veszélyes részekhez. A rezgéscsillapítás nemcsak a komfortot szolgálja, hanem megelőzi a szerkezeti károkat is.
Az üzemzavar esetén történő automatikus leállítás rendkívül fontos. A modern generátorok számos biztonsági funkcióval rendelkeznek, amelyek azonnal leállítják a berendezést, ha veszélyes állapotot észlelnek.
"A generátor biztonságos működése nemcsak a berendezést védi, hanem az emberek életét és a környezetet is megóvja a potenciális veszélyektől."
Környezeti hatások és fenntarthatóság
A generátorok környezeti hatásainak minimalizálása egyre fontosabbá válik a fenntartható fejlődés szempontjából. Ez nemcsak a működés során keletkező emissziókat jelenti, hanem az egész életciklust átfogja.
Zajkibocsátás
A generátorok működése során keletkező zaj jelentős környezeti probléma lehet, különösen lakott területek közelében. A modern tervezési elvek és zajcsillapító technológiák segítségével azonban ez a probléma nagymértékben csökkenthető. A rezgéscsillapító alapzatok és hangszigetelő burkolatok hatékonyan csökkentik a zajterhelést.
A karbantartás minősége is befolyásolja a zajszintet. A kopott csapágyak vagy kiegyensúlyozatlan rotorok jelentősen növelik a zajkibocsátást. A rendszeres karbantartás tehát nemcsak műszaki, hanem környezetvédelmi szempontból is fontos.
Anyaghasználat és újrahasznosítás
A generátorok gyártása során felhasznált anyagok választása hosszú távú környezeti hatásokkal jár. A ritkaföldfém mágnesek bányászata például jelentős környezeti terheléssel jár. A tervezők egyre inkább törekednek alternatív anyagok használatára vagy a hatékonyság növelésére, hogy kevesebb anyagból ugyanakkora teljesítmény legyen elérhető.
Az újrahasznosíthatóság tervezési szempont lett a modern generátoroknál. A különböző anyagok szétválaszthatóságának biztosítása és a veszélyes anyagok használatának minimalizálása segíti a környezetbarát életciklus-kezelést.
"A fenntartható generátortechnológia nemcsak tiszta energiát termel, hanem maga is környezetbarát módon készül és üzemel."
Mik a generátor fő alkatrészei?
A generátor alapvető alkatrészei az állórész (sztátor), amely a mágneses teret biztosítja, a forgórész (rotor), amelyben az elektromos áram keletkezik, valamint a csapágyak, amelyek lehetővé teszik a forgó mozgást. Emellett fontos elemek még a kommutátor (DC generátoroknál), a szénkefék, a hűtőrendszer és a szabályozó elektronika.
Hogyan szabályozható a generátor kimeneti feszültsége?
A kimeneti feszültség szabályozása többféleképpen történhet. AC generátoroknál a gerjesztő áram változtatásával módosítható a mágneses tér erőssége, ami közvetlenül befolyásolja a kimeneti feszültséget. A forgási sebesség változtatása szintén lehetőség, bár ez a frekvenciát is befolyásolja. Modern generátoroknál elektronikus feszültségszabályozók biztosítják a pontos és stabil kimenetet.
Milyen különbség van az AC és DC generátorok között?
Az AC generátorok váltakozó áramot termelnek, amelynek iránya rendszeresen megváltozik. Ezek egyszerűbb felépítésűek és hatékonyabbak. A DC generátorok egyenáramot állítanak elő, amelynek iránya állandó. Ehhez kommutátort használnak, amely mechanikusan "egyenirányítja" a természetesen váltakozó áramot. A DC generátorok bonyolultabbak és gyakoribb karbantartást igényelnek.
Miért fontos a generátor rendszeres karbantartása?
A rendszeres karbantartás biztosítja a generátor megbízható működését és hosszú élettartamát. A karbantartás során ellenőrzik a csapágyak állapotát, cserélik a kenőanyagokat, mérik a szigetelési ellenállást és tisztítják a hűtőrendszert. A megelőző karbantartás költsége töredéke annak, amit egy váratlan meghibásodás okozhat.
Hogyan működnek a szélgenerátorok változó szélsebességnél?
A szélgenerátorok speciális szabályozó rendszerekkel vannak felszerelve, amelyek lehetővé teszik a hatékony működést változó szélsebességnél. A lapátok dőlésszöge automatikusan állítható, hogy optimális energiahasznosítást biztosítson. Emellett változó mágneses gerjesztésű generátorokat használnak, amelyek széles fordulatszám-tartományban képesek stabil kimenetet adni.
Mik a generátorok fő veszteségforrásai?
A generátorokban több típusú veszteség lép fel: rézveszteségek a tekercsek ellenállásából, vasveszteségek a mágneses maganyagban keletkező örvényáramokból, mechanikai veszteségek a súrlódásból és szellőzésből, valamint szórási veszteségek a nem hasznosan felhasznált mágneses térből. Ezek összessége határozza meg a generátor összhatékonyságát.
