Amikor a nyomás nem elég – miért érdekel minket a többfokozatú szivattyú?
Vannak helyzetek, amikor egy egyszerű szivattyú egyszerűen nem elegendő. Magas épületek vízellátása, ipari folyamatok, bányászati alkalmazások – mindenhol felmerül az igény, hogy a folyadékot nagy magasságba vagy nagy nyomáson kelljen eljuttatni. Ez az a pont, ahol a legtöbb ember megáll, és azt kérdezi: hogyan lehet ezt megoldani anélkül, hogy óriási, drága berendezéseket kelljen telepíteni?
A többfokozatú szivattyú egy olyan megoldás, amely több egymás utáni nyomásnövelési lépést kombinál egyetlen kompakt egységben. Nem csupán egy műszaki eszközről van szó – ez egy mérnöki gondolkodásmód eredménye, amely a fizika törvényeit okosan kihasználva teszi lehetővé a rendkívüli teljesítményt. Ebben az útmutatóban több nézőpontból is megvizsgáljuk: a fizikai alapoktól kezdve a gyakorlati alkalmazásokig, a kiválasztási szempontoktól egészen a karbantartási kérdésekig.
Az olvasó egy átfogó, könnyen érthető képet kap arról, hogyan működik ez a technológia, mikor érdemes alkalmazni, és milyen szempontokat kell figyelembe venni a megfelelő berendezés kiválasztásakor. Nem kell mérnöknek lenni ahhoz, hogy mindez érthető legyen – a cél az, hogy valóban hasznos tudást vigyél haza ebből az olvasmányból.

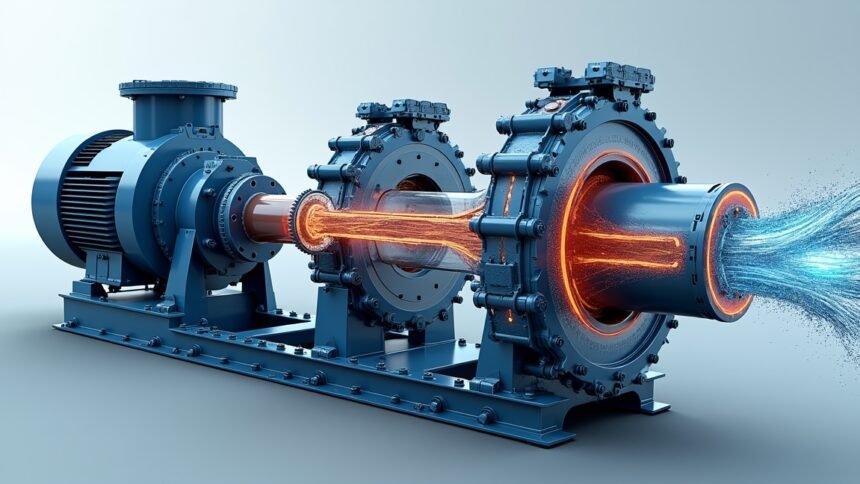

Hogyan működik valójában egy többfokozatú szivattyú?
Az alapelv meglepően egyszerű, ha az ember egy pillanatra megáll, és végiggondolja. Képzeljük el, hogy egy lépcsőn szeretnénk feljutni egy magas torony tetejére. Ha minden egyes lépcsőfok egy kis energiát ad hozzá a mozgásunkhoz, akkor elegendő lépcsőfokkal bármilyen magasságot el lehet érni. Pontosan ez a logika érvényesül a többfokozatú centrifugálszivattyúknál is.
A folyadék belép az első fokozatba, ahol az ott elhelyezett járókerék – más néven impeller – megforgatja és gyorsítja azt. Ez a gyorsítás nyomásnövekedést eredményez. Ezután a folyadék nem távozik a szivattyúból, hanem átáramlik a következő fokozatba, ahol ugyanez a folyamat megismétlődik. Minden egyes fokozat hozzáad egy kis nyomásnövekményt, és ezek az értékek összeadódnak. Az eredmény: jelentős végnyomás, amelyet egyetlen fokozattal nem lehetne elérni.
Az egyes fokozatok felépítése és szerepe
Minden fokozat tartalmaz egy járókerekes (impeller) részt és egy diffúzort. A járókerék a mozgó alkatrész – ez az, amelyik a motor által hajtva forog, és a folyadékot centrifugális erővel kifelé tereli. A diffúzor ezután a kinetikus energiát nyomási energiává alakítja át. Ez a páros – impeller és diffúzor – az egész rendszer szíve.
A fokozatok száma meghatározza, hogy mekkora nyomást képes a szivattyú előállítani. Általában 2-tól akár 20-30 fokozatig terjedhet egy egységen belül, de speciális ipari alkalmazásokban ennél is több fokozatot alkalmaznak. Minél több a fokozat, annál nagyobb a maximálisan elérhető nyomás – de természetesen ez a méreteket és a komplexitást is növeli.
A fizika, ami mögötte van – Bernoulli és a nyomásépítés logikája
A többfokozatú szivattyúk működésének megértéséhez érdemes egy pillanatra a fizika alapjaihoz visszatérni. A Bernoulli-elv kimondja, hogy egy folyadék sebességének növekedése nyomáscsökkenéssel jár, és fordítva. A szivattyú éppen ezt a kapcsolatot használja ki – de fordított irányban.
Az impeller gyorsítja a folyadékot (növeli a sebességét), majd a diffúzor lelassítja azt (csökkenti a sebességét), és ez a lassítás nyomásnövekedést eredményez. Minden egyes fokozatban ez a ciklus megismétlődik. Az energiaátadás tehát folyamatos és kumulatív – az előző fokozat által elért nyomásszintről indul a következő, és arra épít tovább.
Miért nem elég egyetlen nagy szivattyú?
Ez egy jogos kérdés, és sokan fel is teszik. Elvben lehetne egyetlen, nagyon nagy és erős szivattyút is tervezni, de a gyakorlatban ez számos problémát vet fel:
- 🔧 Az egyetlen nagy impeller extrém mechanikai igénybevételnek lenne kitéve
- A kavitáció veszélye drasztikusan megnő nagy nyomáskülönbségeknél
- A hatékonyság romlik, ha az impeller átmérője bizonyos határon túl nő
- A karbantartás és a javítás sokkal bonyolultabbá válik
- A fizikai méret és a tömeg sokszor nem teszi lehetővé a beépítést
A többfokozatú megoldás tehát nem csupán egy alternatíva – sok esetben ez az egyetlen műszakilag és gazdaságilag ésszerű választás.
A főbb típusok és konstrukciós megoldások
Nem minden többfokozatú szivattyú egyforma. A piacon számos különböző kivitel létezik, amelyek más-más alkalmazáshoz ideálisak. Az alábbiakban a leggyakoribb típusokat tekintjük át.
Horizontális tengelyű többfokozatú szivattyúk
Ezek a leggyakrabban látható változatok az ipari alkalmazásokban. A tengellyel párhuzamosan helyezkednek el a fokozatok, és a folyadék egymás után áramlik rajtuk keresztül. Nagy előnyük a könnyű hozzáférhetőség karbantartás szempontjából, és jól alkalmazhatók vízszintes csővezetékrendszerekben.
Vertikális tengelyű kivitelek
Főleg mélykútszivattyúknál és búvárszivattyúknál találkozunk ezzel a megoldással. A vertikális elrendezés lehetővé teszi, hogy a szivattyú mélyen a folyadékba merüljön, és onnan szállítsa fel a vizet. Ez a típus különösen népszerű az ivóvíz-kitermelésben és az öntözési rendszerekben.
Inline (csőbe épített) változatok
Az inline szivattyúk közvetlenül a csővezetékbe épülnek be, és minimális helyet foglalnak el. Épületek víznyomás-fokozására, fűtési rendszerekbe és kisebb ipari alkalmazásokba kiválóan alkalmasak.
| Típus | Fő alkalmazási terület | Maximális nyomástartomány | Előny |
|---|---|---|---|
| Horizontális | Ipar, vegyipar, bányászat | 200–600 bar | Könnyen karbantartható |
| Vertikális (búvár) | Kútszivattyúzás, ivóvíz | 10–150 bar | Kompakt, mélységbe telepíthető |
| Inline | Épületek, fűtési rendszerek | 6–25 bar | Kis helyigény, egyszerű beépítés |
| Turbinaszivattyú | Olaj- és gázipar | 100–800 bar | Extrém nyomáshoz alkalmas |
Hol találkozunk velük a mindennapi életben?
Talán meglepő, de a többfokozatú szivattyúk sokkal közelebb vannak hozzánk, mint gondolnánk. Nem kell gyárba vagy bányába menni ahhoz, hogy szembesüljünk a jelenlétükkel.
Egy magas lakóépületben – mondjuk egy 15-20 emeletes toronyháznál – az ivóvíz önmagától nem jutna fel a felső emeletekre. A hálózati nyomás erre egyszerűen nem elegendő. Ilyenkor egy épületbe telepített nyomásfokozó állomás gondoskodik arról, hogy minden lakásban megfelelő víznyomás legyen – és ennek szíve szinte mindig egy többfokozatú szivattyú.
„A megfelelő nyomás nem luxus – az élet minőségének alapja, legyen szó ivóvízről, ipari folyamatokról vagy mezőgazdasági öntözésről."
Ipari és mezőgazdasági alkalmazások
Az iparban szinte minden területen megtalálhatók. A vegyiparban agresszív folyadékokat kell nagy nyomáson szállítani, a papíriparban víz és vegyszerek keringetéséről gondoskodnak, az olaj- és gáziparban pedig a kitermelési folyamatokban játszanak kulcsszerepet.
A mezőgazdaságban az öntözési rendszerek gerincét alkotják. Egy nagy területet kiszolgáló csepegtető öntözőrendszernél például elengedhetetlen, hogy a nyomás egyenletes legyen a teljes hálózatban – ezt csak megfelelően méretezett szivattyúval lehet biztosítani.
Energetika és fordított ozmózis
Az energetikában hűtővíz-keringetésre, kazántápvíz-ellátásra és egyéb kritikus folyamatokra alkalmazzák őket. A fordított ozmózisos vízkezelő rendszerekben – amelyek egyre elterjedtebbek a tengervíz-sótalanításban és az ipari vízkezelésben – a magas nyomás előállítása szinte kizárólag többfokozatú szivattyúkkal oldható meg gazdaságosan.
Hogyan válasszuk ki a megfelelő szivattyút?
Ez az a kérdés, ahol sokan elvesznek a részletekben. A kiválasztás nem bonyolult, ha az ember tudja, milyen paramétereket kell figyelembe venni. A legfontosabb szempontokat az alábbiakban foglaljuk össze.
„Egy rosszul méretezett szivattyú nemcsak energiát pazarol, hanem rövidebb élettartammal és magasabb karbantartási költségekkel is jár."
A legfontosabb műszaki paraméterek
A kiválasztásnál az alábbi tényezőket kell elsősorban figyelembe venni:
- 💧 Szállítómagasság (Head): mekkora magasságra vagy nyomásra kell a folyadékot juttatni
- Térfogatáram (Q): mennyi folyadékot kell egységnyi idő alatt szállítani
- A szállított közeg tulajdonságai: viszkozitás, hőmérséklet, kémiai összetétel, szilárd anyag tartalom
- NPSH értékek: a kavitáció elkerülése érdekében kritikus a szívóoldali viszonyok ismerete
- Hatásfok: az üzemeltetési költségeket alapvetően befolyásolja
A szállítómagasság és a fokozatszám kapcsolata
Általános ökölszabályként elmondható, hogy egy fokozat jellemzően 20-80 méter szállítómagasságot képes biztosítani, a szivattyú méretétől és típusától függően. Ha például 300 méter szállítómagasságra van szükség, és egy fokozat 50 métert tud nyújtani, akkor legalább 6 fokozatra lesz szükség. A valóságban természetesen ennél pontosabb számítások szükségesek, de az arányok jól érzékeltetik a logikát.
Hatékonyság és energiafelhasználás – a gazdasági oldal
Az energiaköltség az egyik legjelentősebb üzemeltetési kiadás egy szivattyúrendszernél. Nem véletlen, hogy a modern berendezések tervezésénél az energiahatékonyság kiemelt szempont.
„Az energiahatékony szivattyúrendszer nemcsak a számlát csökkenti – a szénlábnyomot is mérsékli, ami ma már üzleti és etikai elvárás egyaránt."
A frekvenciaváltós vezérlés az egyik legfontosabb fejlesztés ezen a területen. Ahelyett, hogy a szivattyú mindig teljes fordulatszámon járna, a frekvenciaváltó az aktuális igényhez igazítja a motor sebességét. Ez akár 30-50%-os energiamegtakarítást is eredményezhet a hagyományos, fix fordulatszámú megoldásokhoz képest.
Hatásfok-összehasonlítás különböző üzemmódokban
| Üzemmód | Átlagos hatásfok | Energiamegtakarítás a fix fordulatszámhoz képest | Ajánlott alkalmazás |
|---|---|---|---|
| Fix fordulatszám | 65–75% | – | Állandó terhelés |
| Frekvenciaváltóval | 80–90% | 30–50% | Változó igény |
| Intelligens vezérlés (IoT) | 85–92% | 35–55% | Komplex rendszerek |
| Kézi szabályozás (fojtószelep) | 50–65% | Negatív (veszteség) | Nem ajánlott |
A fojtószeleppel való szabályozás – amely sajnos még mindig elterjedt – valójában energiát pazarol, nem takarít meg. Ez olyan, mintha az autót teljes gázzal hajtanánk, de közben a fékkel lassítanánk – a hatás megvan, de az energiafelhasználás indokolatlanul magas.
Kavitáció – a szivattyúk csendes ellensége
Ha van egy jelenség, amelytől minden szivattyúmérnök tart, az a kavitáció. Ez az a folyamat, amikor a folyadékban gőzbuborékok keletkeznek alacsony nyomású területeken, majd hirtelen összeomolnak, amikor magasabb nyomású zónába érnek.
Az összeomló buborékok mikrorobbanásokat okoznak, amelyek a szivattyú belső felületeit – különösen az impellert – fokozatosan tönkreteszik. A kavitáció jellemző tünetei:
- Jellegzetes kopogó, csattogó hang a szivattyú működésekor
- ⚡ Teljesítménycsökkenés és rezgések
- Az impeller felszínének lyukacsos, kráterszerű eróziója
- Megnövekedett rezgésszintek
- Csökkent szállítóteljesítmény azonos fordulatszám mellett
A megelőzés kulcsa a megfelelő NPSH (Net Positive Suction Head) értékek betartása. A szivattyú gyártója mindig megadja a szükséges NPSH értéket, és a telepítési körülményeknek ezt legalább el kell érniük. Ha a rendelkezésre álló NPSH kisebb, mint a szükséges, kavitáció lép fel – ez szinte törvényszerű.
„A kavitáció nem azonnal pusztít – lassan, észrevétlenül rágja szét a legdrágább alkatrészeket. Mire észrevesszük, a kár már komoly."
Karbantartás és hosszú élettartam – amit nem szabad figyelmen kívül hagyni
Egy jól megtervezett és megfelelően karbantartott többfokozatú szivattyú évtizedekig megbízhatóan üzemelhet. A karbantartás nem csupán a meghibásodások megelőzéséről szól – a hatékonyság megőrzéséről is.
Rendszeres ellenőrzési feladatok
A napi és heti szintű ellenőrzések nem igényelnek különösebb szakértelmet, mégis rendkívül fontosak:
- A zajszint és a rezgések figyelése – bármilyen változás figyelmeztető jel lehet
- A csapágyak hőmérsékletének ellenőrzése
- A tömítések állapotának vizsgálata – szivárgás azonnal beavatkozást igényel
- A nyomásmérők és áramlásmérők leolvasása, az értékek rögzítése
- 🔍 A kenőanyagok szintjének és minőségének ellenőrzése
Időszakos karbantartási feladatok
Évente egyszer, vagy az üzemóra-számláló által meghatározott időközönként mélyebb vizsgálat szükséges:
A csapágyak cseréje az egyik legkritikusabb feladat. A csapágyak elhasználódása fokozatos, de ha elhanyagolják, a meghibásodás hirtelen és súlyos károkat okozhat. A preventív csapágycsere sokkal olcsóbb, mint egy sürgősségi javítás leállással.
A tömítések – különösen a mechanikus tömítések – szintén rendszeres figyelmet igényelnek. Ezek azok az alkatrészek, amelyek megakadályozzák, hogy a szállított közeg kijusson a szivattyú tengelyén. Elhasználódásuk természetes, de időben cserélve nem okoznak problémát.
Anyagválasztás és korróziós szempontok
A szivattyú anyaga nem csupán esztétikai kérdés – ez határozza meg, hogy milyen közegeket lehet vele szállítani, és milyen körülmények között. A rossz anyagválasztás rövid élettartamot és magas üzemeltetési költségeket jelent.
Leggyakrabban alkalmazott anyagok
Az öntöttvas a legolcsóbb és legelterjedtebb választás tiszta víz szállítására. Jó mechanikai tulajdonságokkal rendelkezik, de korrozív közegekben nem alkalmas.
A rozsdamentes acél – különösen az AISI 316-os minőség – az élelmiszeripari, gyógyszeripari és vegyipari alkalmazások standard anyaga. Kiváló korrózióállósága és higiénikus felülete miatt szinte univerzálisan alkalmazható.
Különleges esetekben – például erősen savas vagy lúgos közegek szállításakor – speciális ötvözetek, például Duplex rozsdamentes acél, Hastelloy vagy akár titán kerül alkalmazásra. Ezek drágábbak, de az adott körülmények között ez az egyetlen tartós megoldás.
„Az anyagválasztásnál soha ne a vételárat nézze az ember elsőként – a teljes élettartamra vetített költség a valódi mérce."
Intelligens szivattyúrendszerek és az ipar 4.0 kapcsolata
A digitalizáció a szivattyúipart sem kerülte el. A modern okos szivattyúrendszerek valós idejű adatokat gyűjtenek és elemeznek, lehetővé téve a prediktív karbantartást és az optimális üzemeltetést.
Az IoT-alapú érzékelők folyamatosan monitorozzák a rezgéseket, hőmérsékletet, nyomást és áramlási értékeket. Ha egy paraméter eltér a normálistól, a rendszer azonnal jelzést küld – akár mobiltelefon-alkalmazáson keresztül is. Ez lehetővé teszi, hogy a karbantartó csapat még azelőtt beavatkozzon, mielőtt a meghibásodás bekövetkezne.
Prediktív karbantartás – a jövő már itt van
A gépi tanulás alapú algoritmusok képesek az összegyűjtött adatokból mintákat felismerni, és előre jelezni, mikor fog egy alkatrész meghibásodni. Ez nem tudomány-fantasztikum – számos nagy ipari létesítményben már ma is alkalmazzák, és a megtakarítások a karbantartási költségek 25-40%-ára is rúghatnak.
A frekvenciaváltók és az intelligens vezérlőrendszerek kombinációja pedig lehetővé teszi, hogy a szivattyú mindig a legoptimálisabb munkapontján üzemeljen – se többet, se kevesebbet ne fogyasszon, mint amennyire valóban szükség van.
Telepítési szempontok és tipikus hibák
Még a legjobb szivattyú sem teljesít jól, ha rosszul telepítik. A telepítési hibák sajnos rendkívül gyakoriak, és sokszor évekkel később okoznak problémákat, amikor az összefüggést már nehéz felismerni.
A leggyakoribb telepítési hibák
- Rossz csővezetékezés: ha a szívóoldali cső átmérője túl kicsi, vagy a cső hossza túl nagy, a szivattyú kavitációs problémákkal küzd
- Helytelen alapozás: a nem megfelelően rögzített szivattyú rezeg, és ez gyorsítja az alkatrészek kopását
- Tengelyferdülés: ha a szivattyú és a motor tengelye nincs pontosan egytengelybe állítva, a csapágyak és a tömítések gyorsan tönkremennek
- Hiányzó vagy rosszul méretezett szerelvények: visszacsapó szelep nélkül a folyadék visszafolyik leálláskor, ami hidraulikus ütést okozhat
- Nem megfelelő elektromos védelem: a motor túlterhelés-védelme és a fázissorrendvédelem elengedhetetlen
A telepítés minőségén nem érdemes spórolni – egy jól elvégzett beüzemelés megspórolhat évnyi fejfájást és váratlan leállásokat.
Szabványok, tanúsítványok és minőségbiztosítás
A szivattyúipar erősen szabályozott terület, és ez nem véletlen. A meghibásodások komoly következményekkel járhatnak – vízellátási zavaroktól ipari balesetekig. Ezért fontos, hogy a vásárolt berendezés megfeleljen a vonatkozó szabványoknak.
Az ISO 9906 szabvány a centrifugálszivattyúk hidraulikai teljesítményének elfogadási vizsgálatait szabályozza. Az ATEX tanúsítvány robbanásveszélyes környezetben való alkalmazáshoz szükséges. Az NSF/ANSI 61 tanúsítvány ivóvízzel érintkező berendezéseknél alapkövetelmény.
Ezek a tanúsítványok nem csupán papírok – valódi garanciát jelentenek arra, hogy a berendezés megfelel a biztonsági és teljesítménykövetelményeknek. Vásárláskor mindig kérjük el a vonatkozó dokumentációt.
Gyakran ismételt kérdések
Mi a különbség az egy- és többfokozatú szivattyú között?
Az egyfokozatú szivattyú egyetlen impellerrel rendelkezik, és korlátozott nyomást képes előállítani. A többfokozatú változat több egymás utáni fokozatból áll, ahol minden fokozat növeli a nyomást – így lényegesen nagyobb szállítómagasság érhető el ugyanolyan fizikai méret mellett.
Mekkora nyomást képes egy többfokozatú szivattyú előállítani?
Ez erősen függ a típustól és a fokozatszámtól. Kisebb épületgépészeti szivattyúk 6-25 bar nyomást állítanak elő, míg speciális ipari és olajipari alkalmazásokban akár 600-800 bar is elérhető.
Miért fontos a kavitáció elkerülése?
A kavitáció során gőzbuborékok keletkeznek a folyadékban, amelyek összeomlásakor mikrorobbanások pusztítják a szivattyú belső alkatrészeit – különösen az impellert. Ez komoly és drága meghibásodáshoz vezet, amelyet megelőzni sokkal egyszerűbb, mint utólag javítani.
Milyen gyakran kell karbantartani egy többfokozatú szivattyút?
Az alapvető ellenőrzéseket hetente vagy havonta kell elvégezni (zaj, rezgés, tömítések, nyomásértékek). Mélyebb karbantartást – csapágycsere, tömítéscsere, belső alkatrészek vizsgálata – általában évente egyszer, vagy a gyártó által megadott üzemóra-szám elérésénél kell végezni.
Érdemes frekvenciaváltót alkalmazni minden esetben?
Nem feltétlenül. Ha a terhelés állandó és nem változik, a frekvenciaváltó nem hoz jelentős megtakarítást. Változó igényű rendszereknél azonban – ahol a szükséges áramlás vagy nyomás ingadozik – a frekvenciaváltós megoldás 30-50%-os energiamegtakarítást is eredményezhet, ami gyorsan megtéríti a beruházási többletköltséget.
Hogyan tudom meghatározni, hány fokozatra van szükségem?
A szükséges fokozatszámot a kívánt szállítómagasság és az egy fokozat által nyújtható nyomásnövekedés hányadosa adja meg. A pontos méretezéshez azonban érdemes a gyártó vagy egy szakember segítségét kérni, figyelembe véve az összes rendszerparamétert.
Mi okozza a szivattyú zajosabbá válását üzemelés közben?
A megnövekedett zajszint több okra vezethető vissza: kavitáció, elhasználódott csapágyak, tengelyferdülés, idegen anyag a szivattyúban, laza rögzítőelemek vagy a csővezetékrendszer rezonanciája. Bármilyen szokatlan hang esetén érdemes azonnal megvizsgáltatni a berendezést, mert a korai beavatkozás megakadályozhatja a súlyosabb meghibásodást.
Milyen élettartamra számíthatunk egy jó minőségű többfokozatú szivattyúnál?
Megfelelő telepítés, rendszeres karbantartás és a gyártói előírások betartása esetén egy jó minőségű berendezés 15-25 évig is megbízhatóan üzemelhet. Az élettartamot leginkább a szállított közeg agresszivitása, a kavitáció elkerülése és a karbantartás minősége befolyásolja.
