A modern technológia világában egyre gyakrabban találkozunk olyan eszközökkel, amelyek precíz mozgásra képesek. Gondoljunk csak a robotkarokra, drónokra vagy akár az autóink kormányműveire – mindegyik mögött kifinomult vezérlési technológia áll. Ezek a rendszerek nem véletlenül működnek olyan pontosan: a szervomotor technológia teszi lehetővé számukra, hogy milliméter pontossággal végezzék el a feladataikat.
A szervomotor lényegében egy intelligens motor, amely képes pontosan pozicionálni magát és fenntartani egy adott helyzetet. Ellentétben a hagyományos motorokkal, amelyek csak forognak, ez a technológia visszacsatolási rendszert használ a pontos vezérléshez. Különböző nézőpontokból megközelítve láthatjuk, hogy miért vált nélkülözhetetlenné az iparban, a hobbielektronikában és a mindennapi életünkben.
Az alábbiakban részletesen megismerheted ennek a fascinó technológiának minden aspektusát. Megtudhatod, hogyan működik belülről, milyen típusai léteznek, és hogy pontosan hol találkozol velük a mindennapokban. Gyakorlati példákon keresztül láthatod majd, hogy miért éppen ez a megoldás a legjobb választás bizonyos alkalmazásokhoz.
Mi is pontosan a szervomotor?
A szervomotor alapvetően egy olyan elektromos motor, amely képes precíz pozícionálásra és sebességszabályozásra. A "szervo" elnevezés a latin "servus" szóból származik, ami szolgát jelent – és valóban, ez a motor "szolgálja" a vezérlő rendszert azzal, hogy pontosan azt teszi, amit kérünk tőle.
A hagyományos motorokkal ellentétben, amelyek egyszerűen csak forognak, amikor áramot kapnak, a szervomotor sokkal intelligensebb. Beépített érzékelőkkel rendelkezik, amelyek folyamatosan figyelik a tengelyének helyzetét. Ez az információ visszakerül a vezérlő egységbe, amely összehasonlítja a kívánt pozícióval.
Ha eltérést észlel, a rendszer automatikusan korrigál. Ez a folyamat olyan gyorsan történik – akár ezredmásodpercenként -, hogy gyakorlatilag azonnal reagál minden változásra. Ezért képes olyan precíz mozgásokra, amelyeket más motorok nem tudnának megvalósítani.

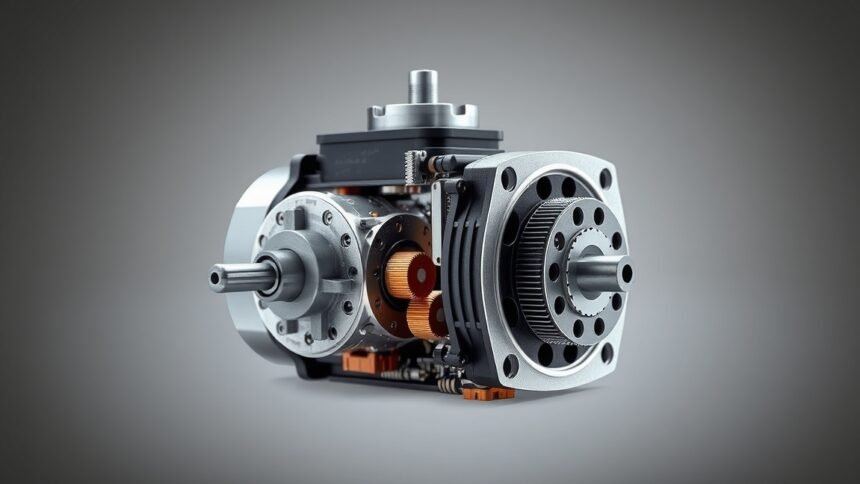

Alapvető felépítés és komponensek
🔧 DC motor – A tényleges mozgatóerő forrása
🔧 Pozíciós érzékelő – Általában potenciométer vagy enkóder
🔧 Vezérlő áramkör – Feldolgozza a jeleket és irányítja a motort
🔧 Fogaskerék áttétel – Növeli a nyomatékot és csökkenti a sebességet
🔧 Visszacsatolási rendszer – Biztosítja a pontos pozicionálást
A motor háza általában kompakt és robusztus kialakítású. A legtöbb modell három vezetékkel rendelkezik: tápellátás, földelés és vezérlőjel. A vezérlőjel egy speciális PWM (pulzusszélesség-modulált) jel, amely meghatározza a kívánt pozíciót.
Az áttételi rendszer kulcsfontosságú szerepet játszik. A belső motor általában nagy sebességgel, de kis nyomatékkal forog. A fogaskerekek lassítják ezt a forgást, miközben jelentősen növelik a kifejtett erőt. Ez teszi lehetővé, hogy viszonylag kis motor is nagy terheket mozgasson.
Hogyan működik a szervomotor vezérlése?
A vezérlés alapja a PWM jel, amely periodikusan ismétlődő impulzusokból áll. Az impulzus szélessége határozza meg a kívánt pozíciót. Általában 20 milliszekundumos periódusidőt használnak, és az impulzus szélessége 1-2 milliszekundum között változik.
1 milliszekundumos impulzus esetén a motor általában 0 fokos pozícióba áll, 1,5 milliszekundumos impulzusnál 90 fokos (középső) pozícióba, míg 2 milliszekundumos impulzusnál 180 fokos pozícióba mozog. Ez persze a konkrét motor típusától függően változhat.
A vezérlő áramkör folyamatosan összehasonlítja a kívánt és a tényleges pozíciót. Ha különbséget észlel, aktiválja a motort a megfelelő irányba. Minél nagyobb az eltérés, annál erősebb jelet küld a motornak. Ahogy közeledik a célpozícióhoz, csökkenti a teljesítményt, így elkerülve a túllövést.
A visszacsatolás fontossága
A visszacsatolási rendszer teszi lehetővé a precíz működést. A pozíciós érzékelő – legyen az potenciométer vagy optikai enkóder – folyamatosan jelzi a tengely aktuális helyzetét. Ez az információ létfontosságú a pontos vezérléshez.
Potenciométeres rendszer esetén a tengely elfordulása megváltoztatja az ellenállás értékét, ami arányos feszültségváltozást eredményez. Az enkóderes rendszerek impulzusokat generálnak a forgás során, amelyek megszámlálásával meghatározható a pontos pozíció.
A modern szervomotorok gyakran használnak digitális enkódereket, amelyek sokkal pontosabbak és megbízhatóbbak a potenciométereknél. Ezek akár több ezer impulzust is generálhatnak egy teljes fordulat során, rendkívüli pontosságot biztosítva.
Szervomotor típusok és jellemzőik
A szervomotorok világában számos különböző típust találhatunk, mindegyik specifikus alkalmazási területekre optimalizálva. A választás a teljesítményigény, pontosság, sebesség és költségvetés függvényében történik.
Analóg szervomotorok a hagyományos megoldást képviselik. Egyszerű felépítésűek és költséghatékonyak, de kevésbé pontosak a digitális társaiknál. Főleg hobbiprojektekben és egyszerűbb alkalmazásokban használatosak.
Digitális szervomotorok fejlettebb vezérlő elektronikával rendelkeznek. Gyorsabb válaszidővel és nagyobb pontossággal működnek. A digitális feldolgozás lehetővé teszi komplexebb algoritmusok használatát is.
Teljesítmény alapú kategorizálás
| Motor típus | Nyomaték (kg·cm) | Sebesség (°/s) | Tipikus alkalmazás |
|---|---|---|---|
| Mikro szervo | 1-3 | 100-200 | RC modellek, robotika |
| Standard szervo | 3-10 | 60-100 | Drónok, kamerák |
| Nagy teljesítményű | 10-40 | 30-60 | Ipari automatizálás |
| Óriás szervo | 40+ | 20-40 | Nehézipari alkalmazások |
A forgási tartomány szerint is csoportosíthatjuk őket. A standard szervomotorok általában 180 fokos tartományban működnek, de léteznek 270 fokos, sőt folyamatos forgású változatok is. Az utóbbiak inkább sebességszabályozott motorként működnek.
Speciális típusok közé tartoznak a vízálló szervomotorok, amelyek nedves környezetben is használhatók, vagy a nagy sebességű változatok, amelyek gyors mozgást igénylő alkalmazásokhoz készültek.
Alkalmazási területek a gyakorlatban
A szervomotorok alkalmazási köre rendkívül széles. A legkisebb modellektől kezdve az ipari óriásokig mindenhol megtaláljuk őket, ahol precíz mozgásra van szükség.
🎯 Robotika és automatizálás – Robotkarok, szállítószalagok, válogatógépek
🎯 Járművek – Kormánymű, ablakemelők, ülésállítás
🎯 Légtechnika – Drónok, repülőgép-modellek, helikopterek
🎯 Orvostechnika – Műtéti robotok, protézisek, diagnosztikai berendezések
🎯 Szórakoztatóipar – Színpadi technika, kamerák, animatronikák
Ipari automatizálásban betöltött szerep
Az ipari környezetben a szervomotorok nélkülözhetetlenek. Gyártósorokon precíz pozicionálásra használják őket, például alkatrészek pontos elhelyezéséhez vagy szerszámok mozgatásához. A modern CNC gépek is szervomotorokat használnak a vágófej pozicionálásához.
Az ipar 4.0 koncepciójában a szervomotorok kulcsszerepet játszanak. Képesek kommunikálni más rendszerekkel, adatokat gyűjteni és feldolgozni. Ez lehetővé teszi a prediktív karbantartást és a folyamatok optimalizálását.
Csomagolóiparban például automatikusan állítják be a gépeket különböző méretű termékekhez. Autóiparban a hegesztőrobotok precíz mozgását biztosítják. Élelmiszeriparban steril környezetben dolgoznak, ahol a pontosság és megbízhatóság kritikus fontosságú.
Hobbi és oktatási felhasználás
A hobbielektronikában a szervomotorok igazi kedvencek. Arduino és Raspberry Pi projektekben gyakran használják őket kameraállványok, robotkarok vagy automatikus ajtók készítéséhez. Az egyszerű vezérlés és a megfizethető ár miatt ideálisak kezdők számára.
Oktatási környezetben kiválóan alkalmasak a vezérlési alapok megismertetésére. Diákok láthatják, hogyan működik a visszacsatolás, és saját kezűleg programozhatják a mozgásokat. Ez segíti a mérnöki gondolkodás fejlesztését.
Vezérlési módszerek és programozás
A szervomotor vezérlése különböző módszerekkel történhet, a legegyszerű manuális vezérléstől a komplex automatizált rendszerekig. A választott módszer nagyban függ az alkalmazás komplexitásától és a pontossági követelményektől.
Manuális vezérlés esetén potenciométerrel vagy kapcsolókkal adjuk meg a kívánt pozíciót. Ez a legegyszerűbb megoldás, de nem alkalmas automatizált folyamatokhoz. Főleg teszteléshez és beállításokhoz használjuk.
Mikrokontrolleres vezérlés a legnépszerűbb módszer hobbiprojektekben. Arduino, PIC vagy más mikrokontrollerrel programozhatjuk a mozgásokat. A kód egyszerű, de hatékony vezérlést tesz lehetővé.
Programozási alapok Arduino környezetben
#include <Servo.h>
Servo myservo;
void setup() {
myservo.attach(9);
}
void loop() {
myservo.write(0); // 0 fokra állítás
delay(1000);
myservo.write(90); // 90 fokra állítás
delay(1000);
myservo.write(180); // 180 fokra állítás
delay(1000);
}
Ez az egyszerű kód bemutatja a alapvető vezérlést. A Servo.h könyvtár használatával könnyedén irányíthatjuk a motort. A write() függvény megadja a kívánt pozíciót, míg a delay() várakozási időt biztosít.
Komplex alkalmazásokhoz érdemes PID szabályozót implementálni. Ez biztosítja a legstabilabb és legpontosabb működést. A PID algoritmus három komponensből áll: arányos (P), integrális (I) és derivált (D) tag, amelyek együttesen optimalizálják a vezérlést.
Ipari vezérlőrendszerek
Ipari környezetben gyakran használnak PLC-ket (Programozható Logikai Vezérlők) vagy speciális szervovezérlőket. Ezek a rendszerek sokkal kifinomultabb algoritmusokat használnak és képesek komplex mozgásprofilok kezelésére.
A modern ipari szervovezérlők támogatják a különböző kommunikációs protokollokat, mint például az EtherCAT, PROFINET vagy Modbus. Ez lehetővé teszi a központi irányítást és a valós idejű adatcserét.
Előnyök és hátrányok elemzése
A szervomotorok számos előnnyel rendelkeznek, de vannak korlátaik is. Fontos megérteni ezeket a szempontokat a megfelelő választáshoz.
Főbb előnyök:
- Rendkívül pontos pozicionálás
- Gyors válaszidő
- Stabil pozíciómegtartás
- Könnyű vezérlés
- Kompakt méret
- Jó ár-érték arány
Jelentős hátrányok:
- Korlátozott forgási tartomány (általában 180°)
- Folyamatos áramfogyasztás pozíciómegtartás közben
- PWM jel szükségessége a vezérléshez
- Zajosság terhelés alatt
- Hőtermelés nagy terhelés esetén
Mikor válasszunk szervomotort?
| Szempont | Szervomotor | Hagyományos motor |
|---|---|---|
| Pontosság | Kiváló | Gyenge |
| Pozíciómegtartás | Automatikus | Külön fékezés kell |
| Vezérlés egyszerűsége | Egyszerű | Komplex |
| Költség | Közepes | Alacsony |
| Energiahatékonyság | Közepes | Változó |
| Karbantartásigény | Alacsony | Változó |
A szervomotor akkor a legjobb választás, amikor pontos pozicionálásra van szükség. Ha csak egyszerű be-ki kapcsolásra vagy folyamatos forgásra van szükség, más megoldások lehetnek gazdaságosabbak.
Fontos figyelembe venni a környezeti feltételeket is. Poros, nedves vagy extrém hőmérsékletű környezetben speciális védelemmel rendelkező változatokat kell választani.
Hibaelhárítás és karbantartás
A szervomotorok általában megbízhatóak, de időnként problémák léphetnek fel. A leggyakoribb hibák és megoldásaik ismerete segíthet a gyors javításban.
Rezgés és instabilitás gyakran a vezérlő áramkör hibájából vagy rossz beállításokból ered. Ellenőrizni kell a tápfeszültséget, a vezérlőjel minőségét és a mechanikai terhelést. Túl agresszív PID beállítások is okozhatnak instabilitást.
Pozíciós pontatlanság általában a visszacsatolási rendszer hibájára utal. Potenciométeres rendszereknél kopás vagy szennyeződés lehet a probléma. Enkóderes rendszereknél az optikai elemek tisztítása segíthet.
Megelőző karbantartás
A rendszeres karbantartás jelentősen meghosszabbítja a szervomotor élettartamát. Ipari környezetben különösen fontos a poros és szennyezett környezet elleni védelem.
A fogaskerekek kenése kritikus fontosságú. A legtöbb szervomotor zárt rendszerű, de idővel a kenőanyag degradálódhat. Különösen nagy terhelésű alkalmazásokban érdemes rendszeresen ellenőrizni a kenés állapotát.
Elektromos kapcsolatok ellenőrzése szintén fontos. Laza csatlakozások intermittáló hibákat okozhatnak, amelyek nehezen diagnosztizálhatók. A kábelek mechanikai terhelése is figyelmet igényel.
Jövőbeli fejlesztések és trendek
A szervomotor technológia folyamatosan fejlődik. Az új anyagok, fejlettebb elektronika és intelligens algoritmusok egyre jobb teljesítményt tesznek lehetővé.
Intelligens szervomotorok már képesek öndiagnosztikára és adaptív vezérlésre. Gépi tanulási algoritmusokkal optimalizálják saját működésüket és előre jelzik a karbantartási igényeket.
Az IoT integráció új lehetőségeket nyit meg. A szervomotorok közvetlenül kapcsolódhatnak a felhőhöz, távoli monitorozást és vezérlést téve lehetővé. Ez különösen hasznos ipari alkalmazásokban.
Anyagtudományi fejlesztések
Új mágneses anyagok használata kisebb, könnyebb és hatékonyabb motorokat tesz lehetővé. A ritka földfémek alternatíváinak kutatása is intenzív, mivel ezek ára és elérhetősége problematikus lehet.
Szupravezetős anyagok jövőbeli alkalmazása forradalmasíthatja a szervomotor technológiát. Bár jelenleg csak laboratóriumi körülmények között működnek, a jövőben szobahőmérsékleten is alkalmazhatók lehetnek.
"A precíz mozgás nem luxus, hanem alapvető követelmény a modern technológiában."
"A visszacsatolás nélküli rendszer olyan, mint a szembekötött ember – nem tudja, hova megy."
"Az automatizálás jövője a intelligens szervomotoroké, amelyek tanulnak és alkalmazkodnak."
"A szervomotor nem csak motor – ez egy komplett mozgásirányítási rendszer."
"A pontosság és megbízhatóság kombinációja teszi a szervomotort nélkülözhetetlenné."
Milyen feszültségen működnek a szervomotorok?
A legtöbb hobby szervomotor 4,8V és 6V között működik optimálisan. Ipari változatok 12V, 24V vagy akár 48V feszültséget is használhatnak. Mindig ellenőrizd a specifikációt a károsodás elkerülése érdekében.
Mennyi áramot fogyasztanak?
A fogyasztás nagyban függ a terheléstől. Üresjáratban 50-200mA, terhelés alatt akár 1-2A is lehet. Nagy teljesítményű ipari szervomotorok több ampért is fogyaszthatnak.
Lehet-e folyamatosan forgatni a szervomotort?
A standard szervomotorok 180 fokos tartományra korlátozottak. Léteznek azonban folyamatos forgású változatok, amelyek sebességszabályozott motorként működnek.
Miért rezeg a szervomotor?
A rezgés okai lehetnek: rossz tápellátás, túl nagy terhelés, hibás vezérlőjel, kopott fogaskerekek vagy rossz PID beállítások. Először a tápfeszültséget és a terhelést ellenőrizd.
Hogyan lehet csendesebb működést elérni?
Digitális szervomotorok általában csendesebbek. A megfelelő kenés, minőségi tápellátás és optimális PID beállítások is csökkentik a zajt. Rezgéscsillapító rögzítés szintén segíthet.
Milyen élettartamra számíthatunk?
Hobbi szervomotorok általában 1-2 évig működnek rendszeres használat mellett. Ipari változatok 10-20 évig is működhetnek megfelelő karbantartás mellett. Az élettartamot a terhelés és a környezeti feltételek nagyban befolyásolják.
